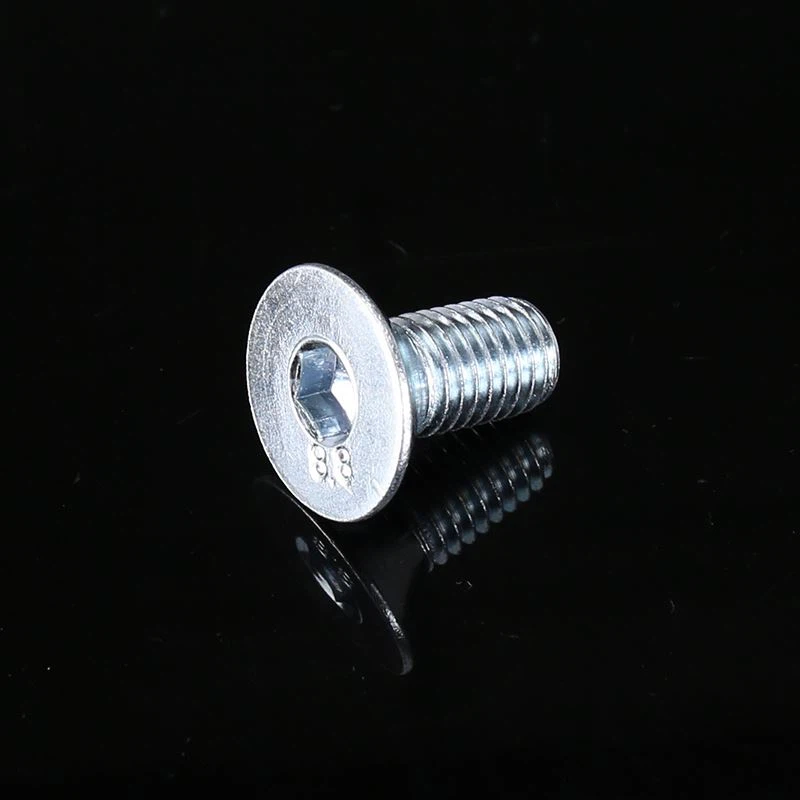

Skrutka do stroja DIN7991 CSK
Názov: Šesťhranná skrutka so zápustnou hlavou DIN7991
POVRCH: Pasivovaný, pozinkovaný, žltý zinok, HDG, čierny
Materiál: uhlíková oceľ, nerez
VEĽKOSŤ: M3-M24
Balenie: VELKÉ BALENIE ALEBO INÉ
Informácie o výrobe

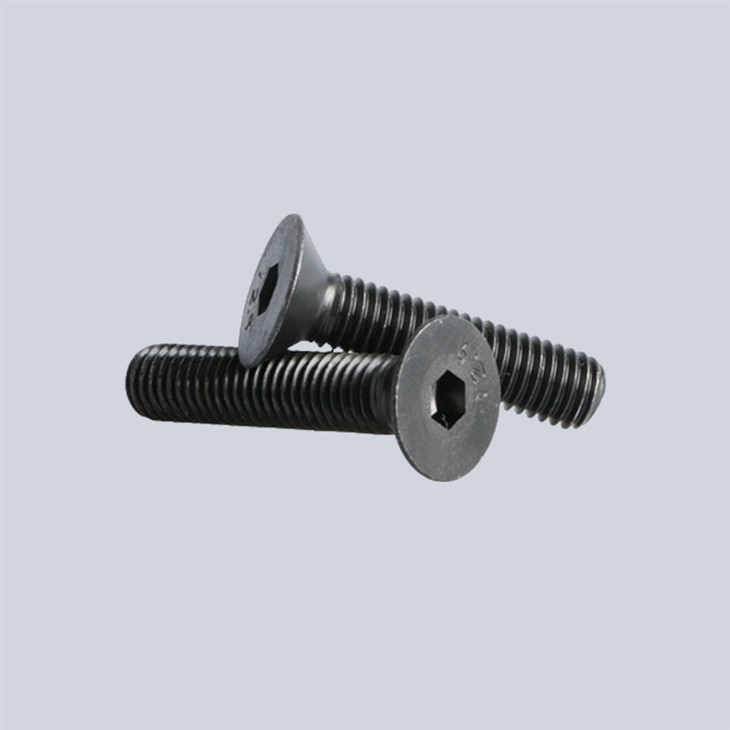

Skrutka so zápustnou hlavou so šesťhrannou hlavou je typ upevňovacieho prvku so šesťhranným vybraním v hlave, čo umožňuje jej utiahnutie alebo uvoľnenie pomocou šesťhranného kľúča alebo imbusového kľúča. Zápustná hlava je navrhnutá tak, aby sedela v jednej rovine s povrchom, do ktorého je inštalovaná, a poskytuje hladký a rovnomerný vzhľad. Tieto skrutky sa bežne používajú v aplikáciách, kde sa vyžaduje zarovnaná povrchová úprava, ako sú stroje, automobilové diely a elektronika.
Materiál skrutiek s plochou hlavou s vnútorným šesťhranom
Existujú dva typy materiálov pre skrutky s vnútorným šesťhranom. Tieto dva sú bežne používané materiály vrátane nehrdzavejúcej ocele a uhlíkovej ocele. Uhlíkovú oceľ vo všeobecnosti označujeme ako železo. Uhlíková oceľ je rozdelená podľa stupňa tvrdosti, vrátane nízkouhlíkovej ocele. Existujú tri typy stredne uhlíkovej ocele a vysoko uhlíkovej ocele. Preto triedy pevnosti skrutiek s okrúhlou hlavou s vnútorným šesťhranom zahŕňajú triedy 4.8, 8.8, 10.9 a 12.9.
Aký je rozdiel medzi vnútornými šesťhrannými skrutkami a vonkajšími šesťhrannými skrutkami?
Vnútorné šesťhranné skrutky a vonkajšie šesťhranné skrutky sú dva typy upevňovacích prvkov používaných na rôzne aplikácie. Hlavným rozdielom medzi nimi je ich dizajn a spôsob použitia.
Vnútorné šesťhranné skrutky, tiež známe ako skrutky so šesťhrannou hlavou, majú v hornej časti hlavy skrutky zapustený šesťhranný tvar. Tento šesťhranný tvar je navrhnutý tak, aby sa do neho zmestil imbusový kľúč, ktorý sa vloží do zapustenej oblasti na otáčanie a uťahovanie skrutky. Vnútorné šesťhranné skrutky sa bežne používajú v aplikáciách, kde sa požaduje zarovnaná povrchová úprava, pretože hlava skrutky leží rovno na povrchu, do ktorého je zaskrutkovaná.
Na druhej strane vonkajšie šesťhranné skrutky majú šesťhranný tvar na vonkajšej strane hlavy skrutky. Tieto skrutky vyžadujú utiahnutie alebo uvoľnenie kľúča, pretože šesťhranný tvar poskytuje bezpečné uchopenie kľúča. Vonkajšie šesťhranné skrutky sa často používajú v aplikáciách, kde sa vyžaduje vysoká úroveň krútiaceho momentu, pretože kľúč možno použiť na vyvinutie väčšej sily, ako je možné dosiahnuť rukou.
Stručne povedané, zatiaľ čo vnútorné šesťhranné skrutky sa používajú, keď sa vyžaduje zarovnaná povrchová úprava, vonkajšie šesťhranné skrutky sa používajú, keď je potrebný väčší krútiaci moment. V konečnom dôsledku bude výber medzi týmito dvoma závisieť od konkrétnej aplikácie a úrovne potrebnej sily alebo uchopenia.
Existuje mnoho typov skrutiek s vnútorným šesťhranom podľa národných noriem, ale jeden je istý, všetky sú to skrutky s vnútorným šesťhranom.
|
Niť |
M3 |
M4 |
M5 |
M6 |
M8 |
M10 |
M12 |
(M14) |
M16 |
(M18) |
M20 |
(M22) |
M24 |
|
|
d |
||||||||||||||
|
P |
Smola |
0.5 |
0.7 |
0.8 |
1 |
1.25 |
1.5 |
1.75 |
2 |
2 |
2.5 |
2.5 |
2.5 |
3 |
|
|
tol. (+2) |
90 stupňov |
90 stupňov |
90 stupňov |
90 stupňov |
90 stupňov |
90 stupňov |
90 stupňov |
90 stupňov |
90 stupňov |
90 stupňov |
90 stupňov |
60 stupňov |
60 stupňov |
|
b |
L Menšie alebo rovné 125 |
12 |
14 |
16 |
18 |
22 |
26 |
30 |
34 |
38 |
42 |
46 |
50 |
54 |
|
125＜L Menšie alebo rovné 200 |
/ |
/ |
/ |
24 |
28 |
32 |
36 |
40 |
44 |
48 |
52 |
56 |
60 |
|
|
L＞200 |
/ |
/ |
/ |
/ |
/ |
45 |
49 |
53 |
57 |
61 |
65 |
69 |
73 |
|
|
nevie |
Max=Priem |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
27 |
30 |
33 |
36 |
36 |
39 |
|
Min |
5.7 |
7.64 |
9.64 |
11.57 |
15.57 |
19.48 |
23.48 |
26.48 |
29.48 |
32.38 |
35.38 |
35.38 |
38.38 |
|
|
ds |
Max=Priem |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
|
Min |
2.86 |
3.82 |
4.82 |
5.82 |
7.78 |
9.78 |
11.73 |
13.73 |
15.73 |
17.73 |
19.67 |
21.67 |
23.67 |
|
|
e |
Min |
2.3 |
2.87 |
3.44 |
4.58 |
5.72 |
6.86 |
9.15 |
11.43 |
11.43 |
13.72 |
13.72 |
16 |
16 |
|
k |
MAX |
1.7 |
2.3 |
2.8 |
3.3 |
4.4 |
5.5 |
6.5 |
7 |
7.5 |
8 |
8.5 |
13.1 |
14 |
|
s |
Priem |
2 |
2.5 |
3 |
4 |
5 |
6 |
8 |
10 |
10 |
12 |
12 |
14 |
14 |
|
Min |
2.02 |
2.52 |
3.02 |
4.02 |
5.02 |
6.02 |
8.025 |
10.025 |
10.025 |
12.032 |
12.032 |
14.032 |
14.032 |
|
|
MAX |
2.1 |
2.6 |
3.1 |
4.12 |
5.14 |
6.14 |
8.175 |
10.175 |
10.175 |
12.212 |
12.212 |
14.212 |
14.212 |
|
|
t |
Max=Priem |
1.2 |
1.8 |
2.3 |
2.5 |
3.5 |
4.4 |
4.6 |
4.8 |
5.3 |
5.5 |
5.9 |
8.8 |
10.3 |
|
Min |
0.95 |
1.55 |
2.05 |
2.25 |
3.2 |
4.1 |
4.3 |
4.5 |
5 |
5.2 |
5.6 |
8.44 |
9.87 |
|
